OptiWay

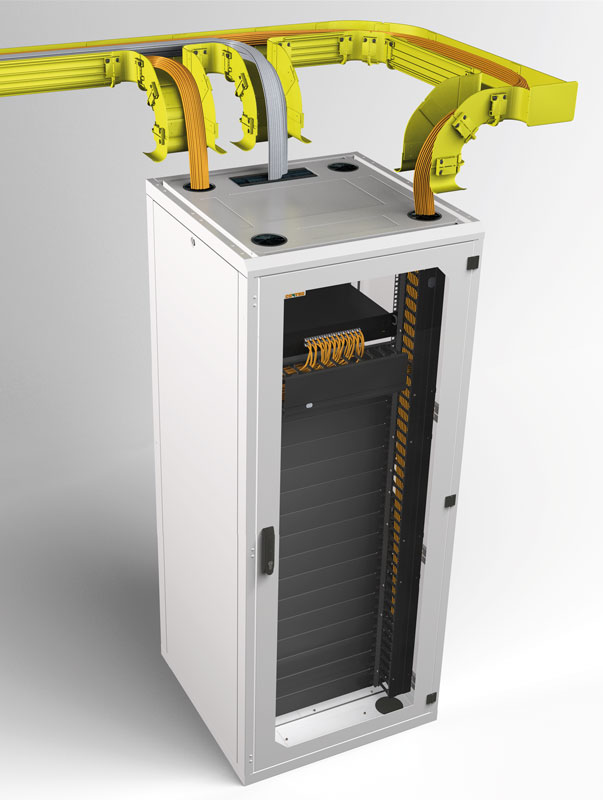

OptiWay ist ein sicheres, einfaches und kosteneffektives Kabelmanagementsystem für Ihre empfindlichen LWL-Kabel. OptiWay ermöglicht die Führung der LWL-Kabel zwischen Geräten und bietet den für die Leistungsfähigkeit der Lichtwellenleiter erforderlichen mechanischen und Biegeradiusschutz.Hergestellt aus halogenfreiem PC/ABS schützt OptiWay Ihre Kabel zuverlässig vom Gebäudeeintritt bis zu den Endgeräten. Das OptiWay-System ist vollständig modular aufgebaut und bietet dadurch unerreichte Flexibilität für Ihre Anlagenkonfiguration, bei Neuanlagen ebenso wie bei Umrüstungen.

Bestückungsrechner
Wo kaufen
Print Favorities E-mail Twitter RSS
  • RDF & OptiWayRDF & OptiWayOptiway & RSF rackOptiWayOptiWayOptiWaymain_duct_220mm_02
  • Vertical-Elbow-90Degree-UpTop-Outlet-DropOptiWayOptiWayOptiWayOptiWayOptiWay
  • OptiWayOptiWayOptiWay

Merkmale:

  • Schnelle, einfache Installation
  • Kein Spezialwerkzeug erforderlich
  • Hergestellt aus Qualitätswerkstoffen
  • Einfache Ausrichtung

OptiWay Installation

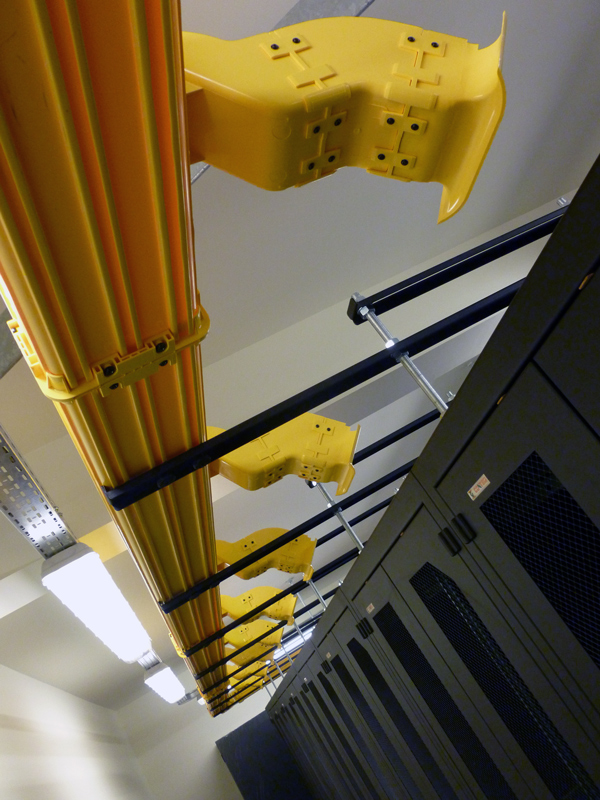

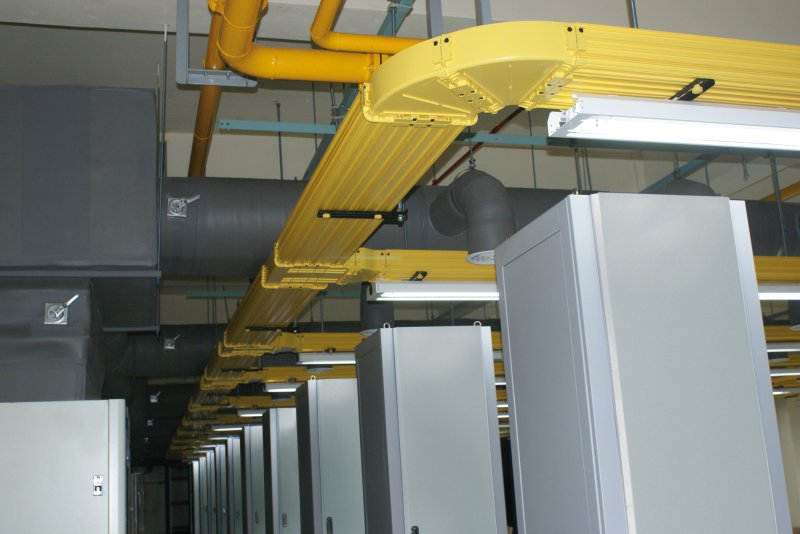

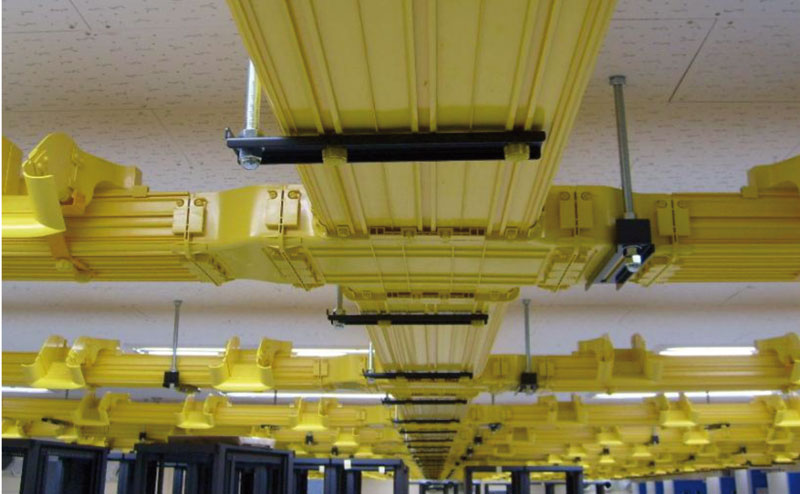

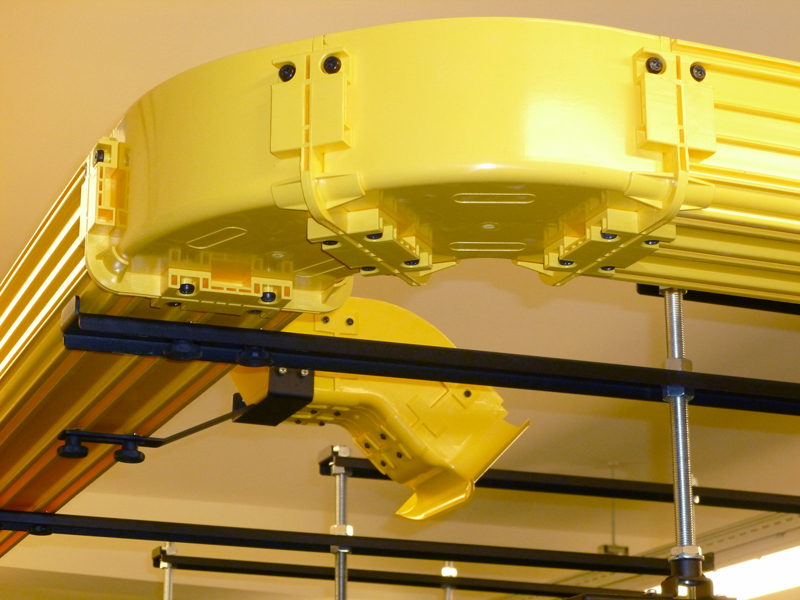

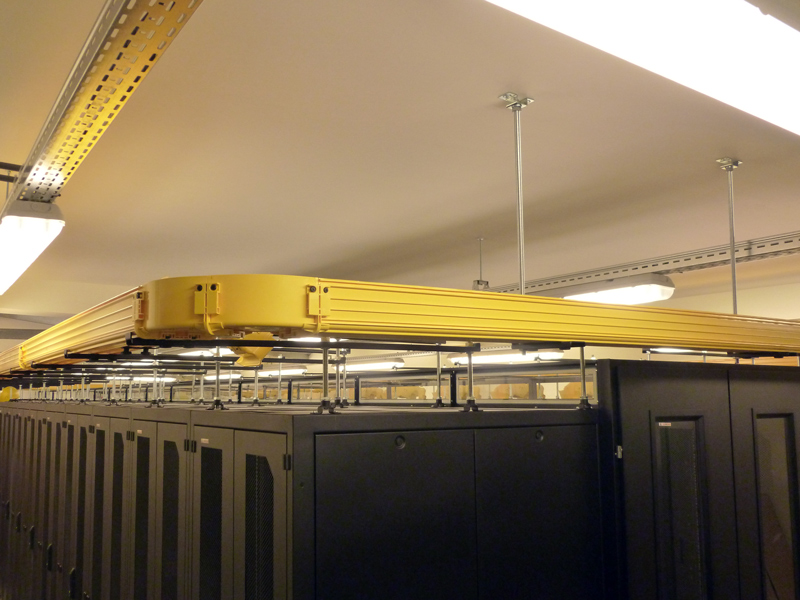

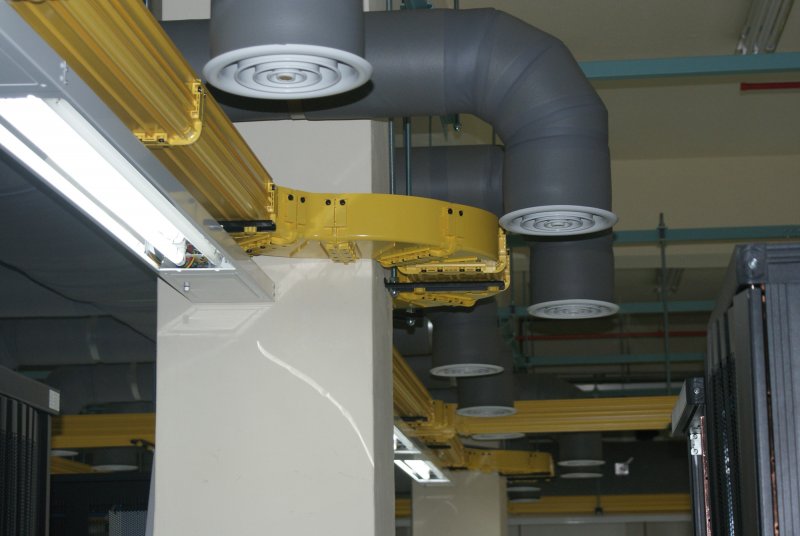

Das OptiWay-System kann auf zweierlei Art installiert werden. Die Gewindestangen können an der Deckenkonstruktion befestigt werden, die OptiWay-Kabelkanäle liegen in an den Gewindestangen befestigten Tragekonsolen. Alternativ können die Gewindestangen an der Oberseite des Schranks befestigt werden. Auch hier liegen die OptiWay-Kabelkanäle in an den Gewindestangen befestigten Tragkonsolen. Jede Installationsart hat ihre Besonderheiten und die individuelle Ausführung wird von den Conteg-Ingenieuren so gestaltet, dass der Kunde die Leistung des OptiWay-Systems optimal nutzen kann.


OPTIWAY 160 SYSTEMKOMPONENTEN
Code Beschreibung

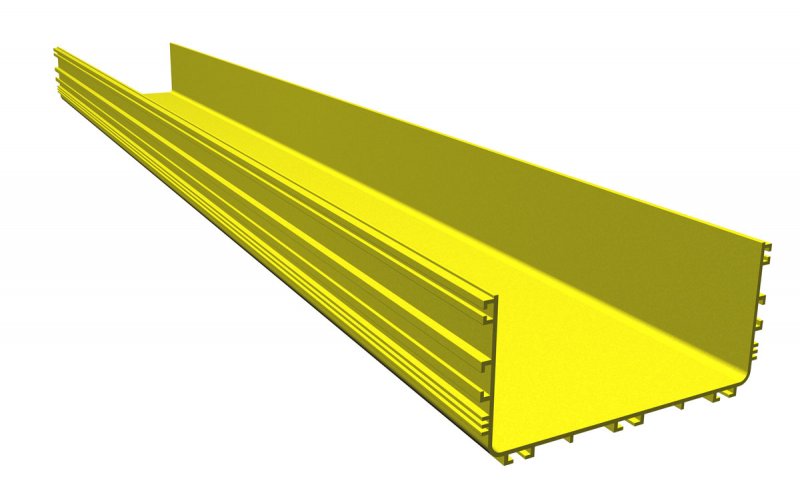

OPW-16MD2M-YL OptiWay 160 Hauptkanal, 160 x 100 mm, 2 m lang, gelb, Mindestbestellmenge 4 m (2 Packungen)
OPW-16MDC2M-YL OptiWay 160 Hauptkanal mit schwenkbarer Abdeckung, 2 m, gelb
OPW-16CA-YL OptiWay 160 Kreuz, 160 x 100 mm, gelb, 4 x OPW-16JO erforderlich
OPW-16CAC-YL OptiWay 160 Kreuz, schwenkbare Abdeckung, gelb
OPW-16TA-YL OptiWay 160 T-Stück, 160 x 100 mm, gelb, 3 x OPW-16JO erforderlich
OPW-16TAC-YL OptiWay 160 T-Stück, schwenkbare Abdeckung, gelb
OPW-16HA45-YL OptiWay 160 45°-Ellbogen horizontal, 160 x 100 mm, gelb, 2 x OPW-16JO erforderlich
OPW-16HA45C-YL OptiWay 160 45°-Ellbogen horizontal, schwenkbare Abdeckung, gelb
OPW-16HA90-YL OptiWay 160 90°-Ellbogen horizontal, 160 x 100 mm, gelb, 2 x OPW-16JO erforderlich
OPW-16HA90C-YL OptiWay 160 90°-Ellbogen horizontal, schwenkbare Abdeckung, gelb
OPW-16IA45-YL OptiWay 160 45°-Innenellbogen, 160 x 100 mm, gelb, 2 x OPW-16JO erforderlich
OPW-16IA45C-YL OptiWay 160 45°-Innenellbogen, schwenkbare Abdeckung, gelb

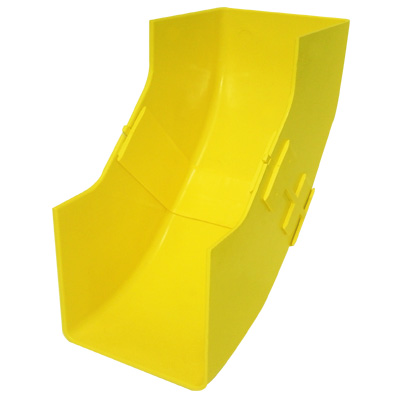

OPW-16IA90-YL OptiWay 160 90°-Innenellbogen, 160 x 100 mm, gelb, 2 x OPW-16JO erforderlich
OPW-16IA90C-YL OptiWay 160 90°-Innenellbogen, schwenkbare Abdeckung, gelb
OPW-16OA45-YL OptiWay 160 45°-Außenellbogen, 160 x 100 mm, gelb, 2 x OPW-16JO erforderlich
OPW-16OA45C-YL OptiWay 160 45°-Außenellbogen, schwenkbare Abdeckung, gelb
OPW-16OA90-YL OptiWay 160 90°-Außenellbogen, 160 x 100 mm, gelb, 2 x OPW-16JO erforderlich
OPW-16OA90C-YL OptiWay 160 90°-Außenellbogen, schwenkbare Abdeckung, gelb

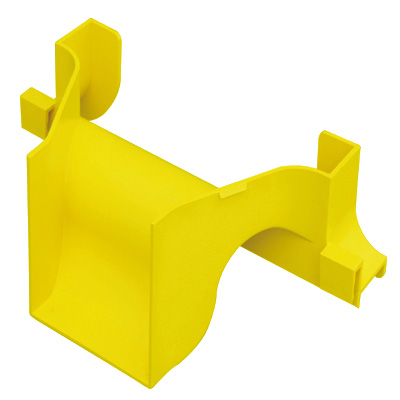

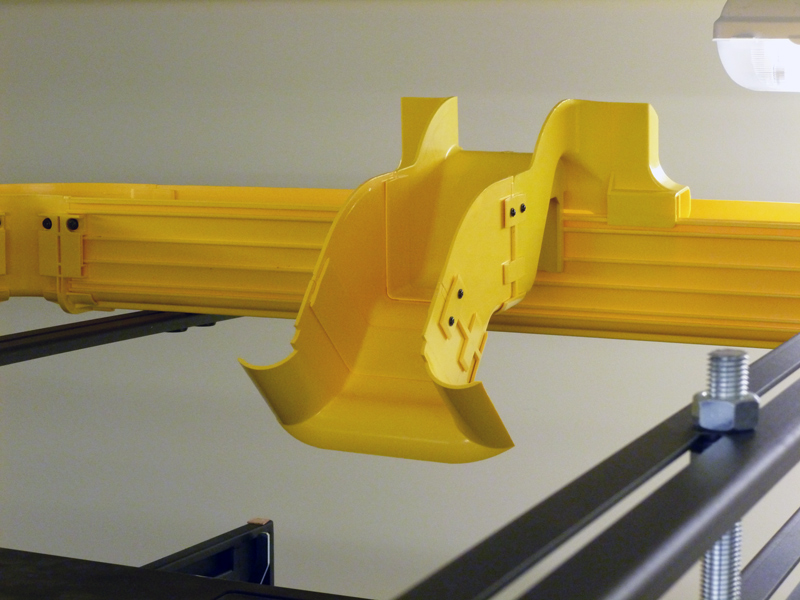

OPW-10DR-YL OptiWay 100 Abzweigstück, 100 mm, gelb
OPW-10DRC-YL OptiWay 100 Abzweigstück, schwenkbare Abdeckung, gelb
OPW-10DRF-YL OptiWay 100 Abzweigstück, 100 mm, gelb
OPW-10DRFC-YL OptiWay 100 Abzweigstück, schwenkbare Abdeckung, gelb
OPW-10IA45-YL OptiWay 100 mm 45°-Grad-Innenbogen für Verwendung mit Abzweigstück, 1 x OPW-10JO erforderlich
OPW-16TP-YL OptiWay Trompete, 160 x 100 mm, gelb
OPW-10JO-YL OptiWay 100 Verbindungselement, 100 x 100, gelb
OPW-10TP-YL OptiWay Trompete, 100 x 100 mm, gelb
OPW-16JO-YL OptiWay Verbindungselement, 160 x 100 mm, gelb
OPW-16EC-YL OptiWay Abschluss, 160 x 100 mm, gelb
OPW-SDMB-16 OptiWay seitlicher Montagebügel für OPW-10DR für Kanalgröße 160 x 100
OPW-TRB-16 OptiWay Montagekonsole für Gewindestange für Kanalgröße 160 x 100
OPTIWAY 300 SYSTEMKOMPONENTEN
OPW-30MD2M-YL OptiWay 300 Hauptkanal, 300 x 100 mm, 2 m lang, gelb
OPW-30MDC2M-YL OptiWay 300 Hauptkanal mit schwenkbarer Abdeckung, 2 m, gelb
OPW-30CA-YL OptiWay 300 Kreuz, 300 x 100 mm, gelb, 4 x OPW-30JO erforderlich
OPW-30CAC-YL OptiWay 300 Kreuz, schwenkbare Abdeckung, gelb
OPW-30TA-YL OptiWay 300 T-Stück, 300 x 100 mm, gelb, 3 x OPW-30JO erforderlich
OPW-30TAC-YL OptiWay 300 T-Stück, schwenkbare Abdeckung, gelb
OPW-30HA45-YL OptiWay 300 45°-Ellbogen horizontal, 300 x 100 mm, gelb, 2 x OPW-30JO erforderlich
OPW-30HA45C-YL OptiWay 300 45°-Ellbogen horizontal, schwenkbare Abdeckung, gelb
OPW-30HA90-YL OptiWay 300 90°-Ellbogen horizontal, 300 x 100 mm, gelb, 2 x OPW-30JO erforderlich
OPW-30HA90C-YL OptiWay 300 90°-Ellbogen horizontal, schwenkbare Abdeckung, gelb
OPW-30IA45-YL OptiWay 300 45°-Innenellbogen, 300 x 100 mm, gelb, 2 x OPW-30JO erforderlich
OPW-30IA45C-YL OptiWay 300 45°-Innenellbogen, schwenkbare Abdeckung, gelb
OPW-30IA90-YL OptiWay 300 90°-Innenellbogen, 300 x 100 mm, gelb, 2 x OPW-30JO erforderlich
OPW-30IA90C-YL OptiWay 300 90°-Innenellbogen, schwenkbare Abdeckung, gelb
OPW-30OA45-YL OptiWay 300 45°-Außenellbogen, 300 x 100 mm, gelb, 2 x OPW-30JO erforderlich
OPW-30OA45C-YL OptiWay 300 45°-Außenellbogen, schwenkbare Abdeckung, gelb
OPW-30OA90-YL OptiWay 300 90°-Außenellbogen, 300 x 100 mm, gelb, 2 x OPW-30JO erforderlich
OPW-30OA90C-YL OptiWay 300 90°-Außenellbogen, schwenkbare Abdeckung, gelb
OPW-10DR-YL OptiWay 100 Abzweigstück, 100 mm, gelb
OPW-10DRC-YL OptiWay 100 Abzweigstück, schwenkbare Abdeckung, gelb
OPW-10DRF-YL OptiWay 100 Abzweigstück, 100 mm, gelb
OPW-10DRFC-YL OptiWay 100 Abzweigstück, schwenkbare Abdeckung, gelb
OPW-10IA45-YL OptiWay 100 mm 45°-Grad-Innenbogen für Verwendung mit Abzweigstück, 1 x OPW-10JO erforderlich
OPW-30TP-YL OptiWay Trompete, 300 x 100 mm, gelb
OPW-3016RD-YL OptiWay Reduktionsstück, 300 x 100 mm auf 160 x 100 mm Kanalgröße, gelb, 1 x OPW-30JO & 1 x OPW-16JO erforderlich
OPW-3016RDC-YL OptiWay Reduktionsstück, schwenkbare Abdeckung, gelb
OPW-10JO-YL OptiWay 100 Verbindungselement, 100 x 100, gelb
OPW-10TP-YL OptiWay Trompete, 100 x 100 mm, gelb
OPW-30JO-YL OptiWay Verbindungselement, 300 x 100 mm, gelb
OPW-30EC-YL OptiWay Abschluss, 300 x 100 mm, gelb
OPW-SDMB-30 OptiWay seitlicher Montagebügel für OPW-10DR für Kanalgröße 300 x 100
OPW-TRB-30 OptiWay Montagekonsole für Gewindestange für Kanalgröße 300 x 100
OPTIWAY - BEFESTIGUNGSSYSTEME
OPTIWAY - HÄNGESYSTEM
OPW-TR-16/100 Gewindestange für Hängesystem OptiWay, M16, Länge 100 cm
OPW-TR-16/200 Gewindestange für Hängesystem OptiWay, M16, Länge 200 cm
OPW-TR-CM OptiWay - Tragkonsole Decke für Gewindestange

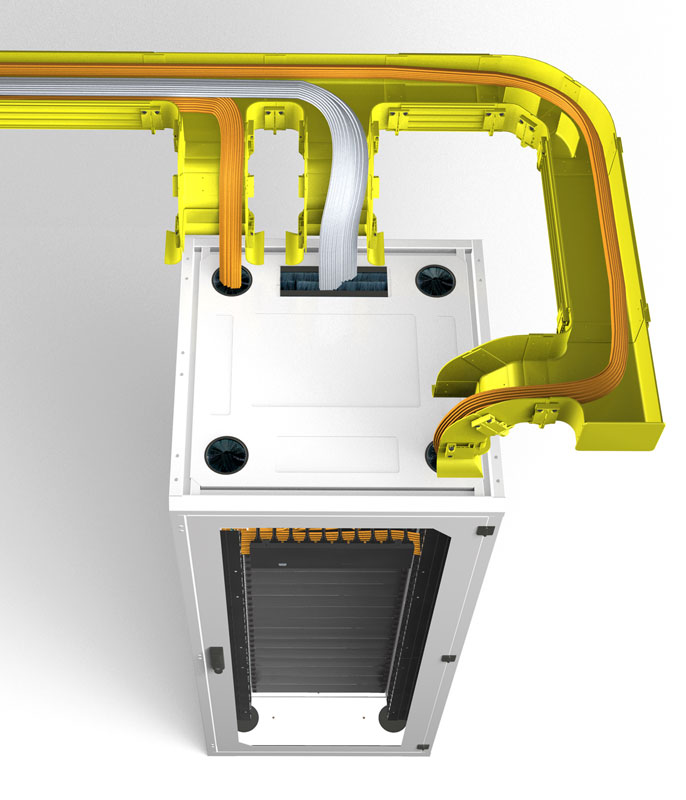

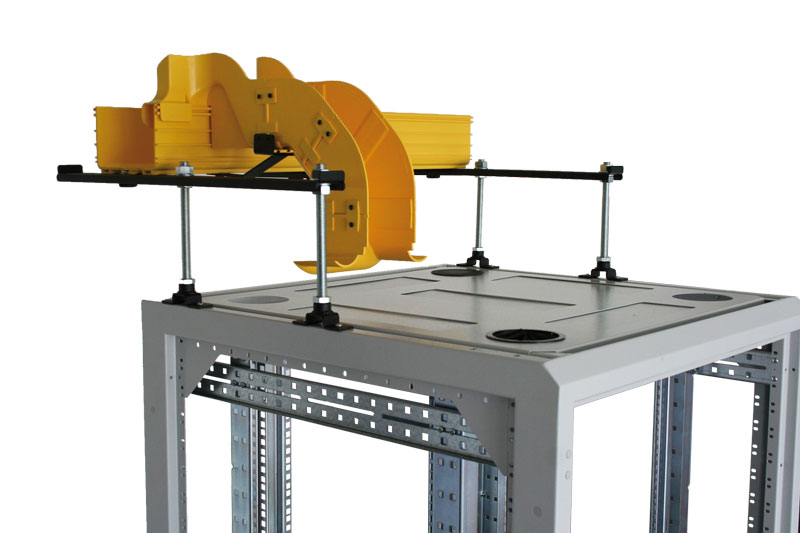

OPTIWAY - BEFESTIGUNG AN DER SCHRANKOBERSEITE
OPW-TR-BR OptiWay - Montagekonsole für die Montage der Gewindestange am Schrank RSF / RDF.
OPW-TR-16/20 OptiWay - Gewindestange für die Befestigung des OptiWay-Systems am Schrank, M16, Länge 21 cm
OPW-TR-16/40 OptiWay - Gewindestange für die Befestigung des OptiWay-Systems am Schrank, M16, Länge 40 cm
OPW-TR-16/60 OptiWay - Gewindestange für die Befestigung des OptiWay-Systems am Schrank, M16, Länge 60 cm
OPW-RRB-40 OptiWay - Halbkonsole für die Montage des Kabelkanals am Schrank, Tiefe 80 cm.
OPW-RRB-50 OptiWay - Halbkonsole für die Montage des Kabelkanals am Schrank, Tiefe 100 cm.
OPW-RRB-60 OptiWay - Halbkonsole für die Montage des Kabelkanals am Schrank, Tiefe 120 cm.
OPW-RRB-80 OptiWay - Vollkonsole für die Montage des Kabelkanals am Schrank, Tiefe 80 cm.
OPW-RRB-100 OptiWay - Vollkonsole für die Montage des Kabelkanals am Schrank, Tiefe 100 cm.
OPW-RRB-120 OptiWay - Vollkonsole für die Montage des Kabelkanals am Schrank, Tiefe 120 cm.
OPW-SRB-60 Optiway - Montagebügel für die seitliche Montage des Kabelkanals am Schrank, Breite 600 mm – Ausrichtung von vorn nach hinten
OPW-SRB-80 Optiway - Montagebügel für die seitliche Montage des Kabelkanals am Schrank, Breite 800 mm – Ausrichtung von vorn nach hinten
