OPTIMAL Kabelmanagement

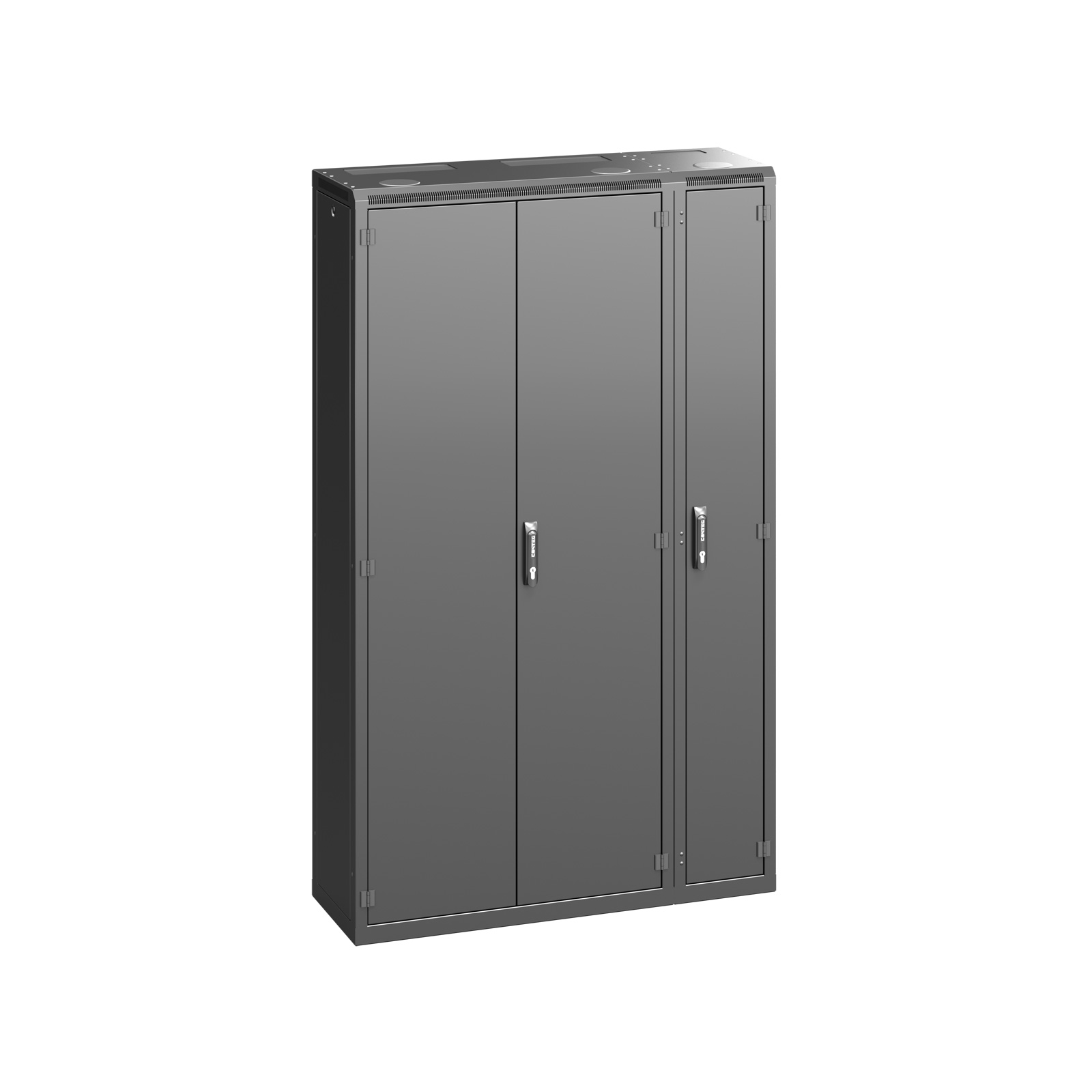

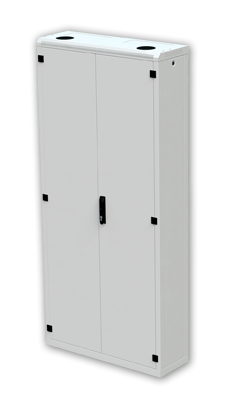

AUFBAU DES HAUPTKABELMANAGEMENTSCHRANKS:

Rahmen
Höhe: 42 oder 45 HE
Breite: 900 mm
Tiefe: 300 oder 400 mm
IP-Schutzklasse: max. IP30
Traglast: 400 kg

Frei stehende Lösung (empfohlen für Wandmontage oder Reihenmontage von zwei Schränken)

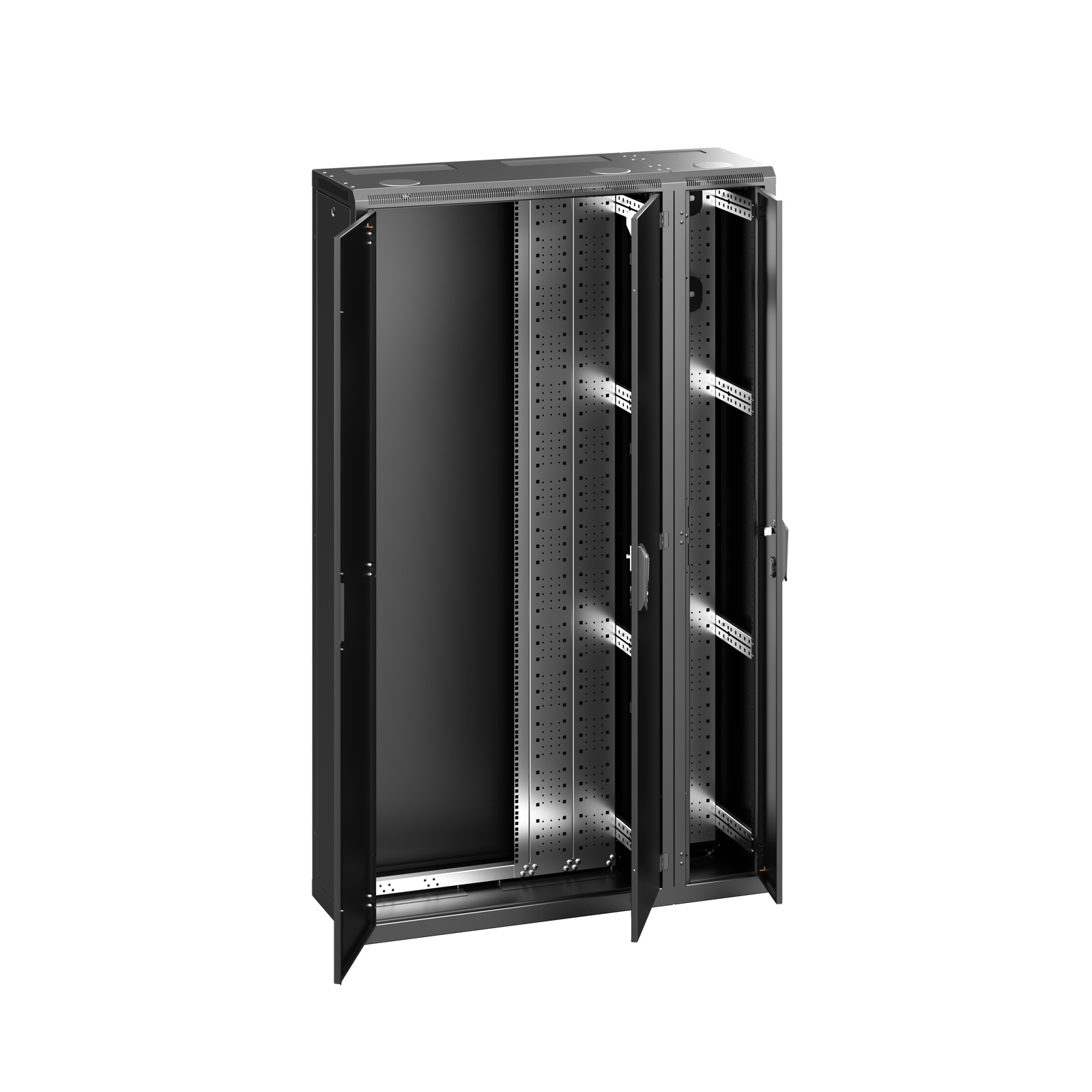

19”-Profile beliebig verstellbar - vorne oder hinten, links, Mitte oder rechts
Paar Patchkabel-Managementpaneele, Platzierung auf Wunsch kombinierbar mit 19”-Profilen
Managementpaneele mit Kabelmanagement-Zubehör erweiterbar

• LWL-Überlängenaufnahmespulen – HDWM-FSS-50 oder HDWM-FSS-100 (4x HDWM-FSS-50 im Lieferumfang enthalten)
• Kunststoffkabelbügel – VO-xxx-o
• Metallkabelbügel - VO-Wx-xx/xx

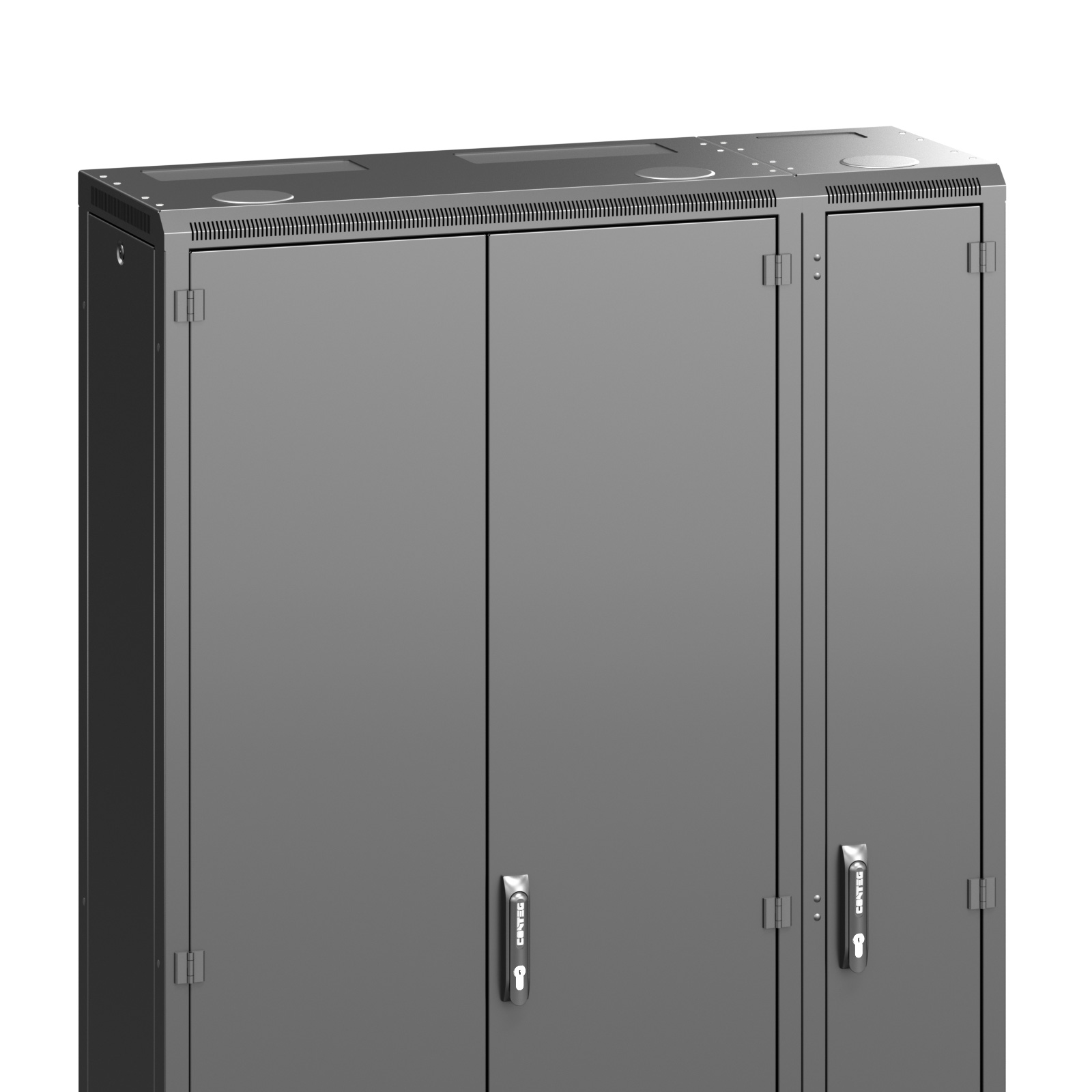

Dach- und Bodenbleche mit Kabeleinführungen, die mit Metall- und Kunststoffabdeckungen verschlossen sind Stahlblechtüren vorne mit vertikaler Unterteilung, Mehrpunktschloss; Rückwand und Seitenwände mit Schloss. Gesamtnutztiefe der installierten Geräte 264 mm Bei 19"-Profilen vorne:

• Nutztiefe hinten 254 mm – für 300 mm tiefe Schränke und 354 mm für 400 mm tiefe Schränke ROF-CS; abweichende Nutztiefe, wenn Kabelmanagementzubehör eingebaut ist
• Nutzraum vorne 10-15 mm, begrenzt durch Mehrpunktschloss

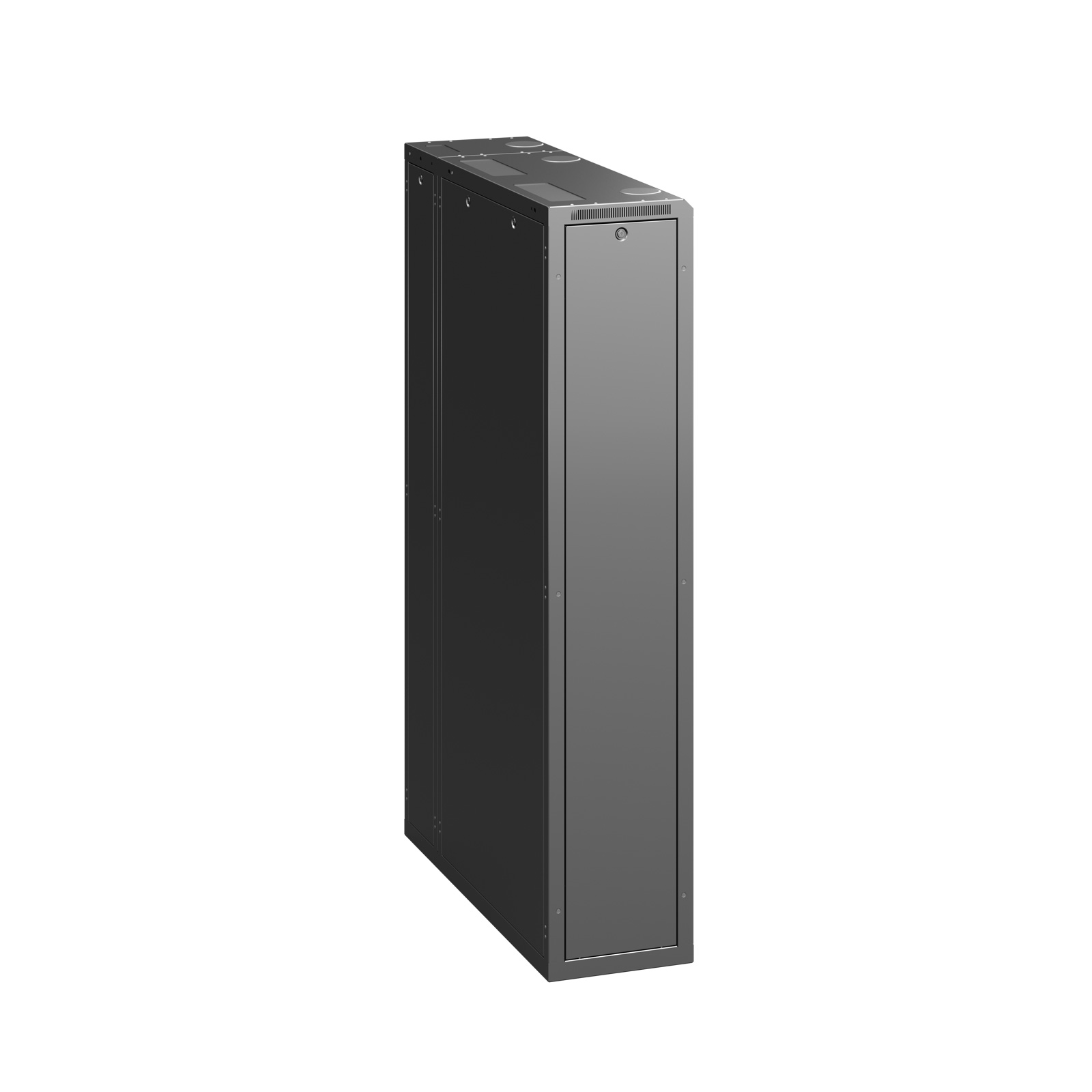

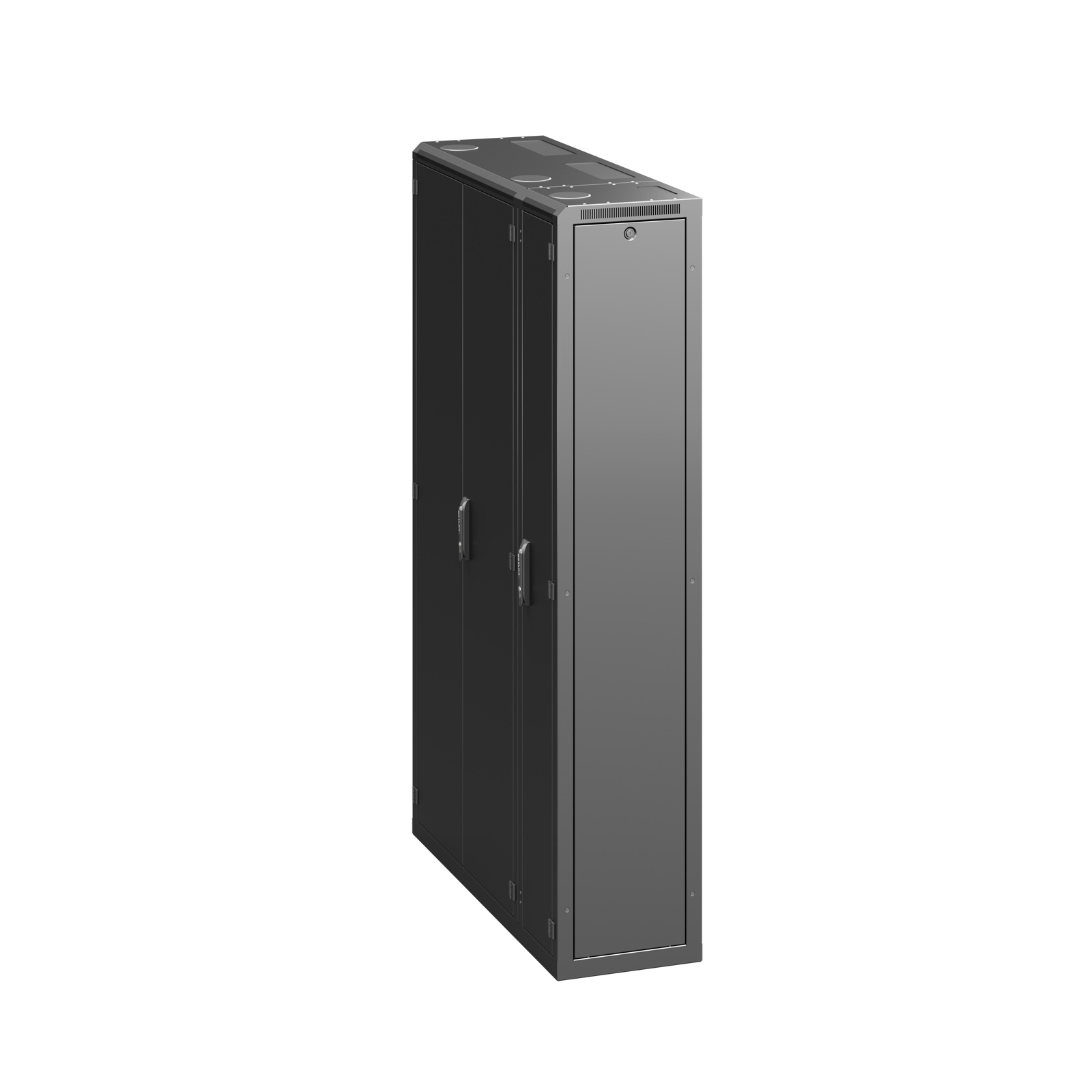

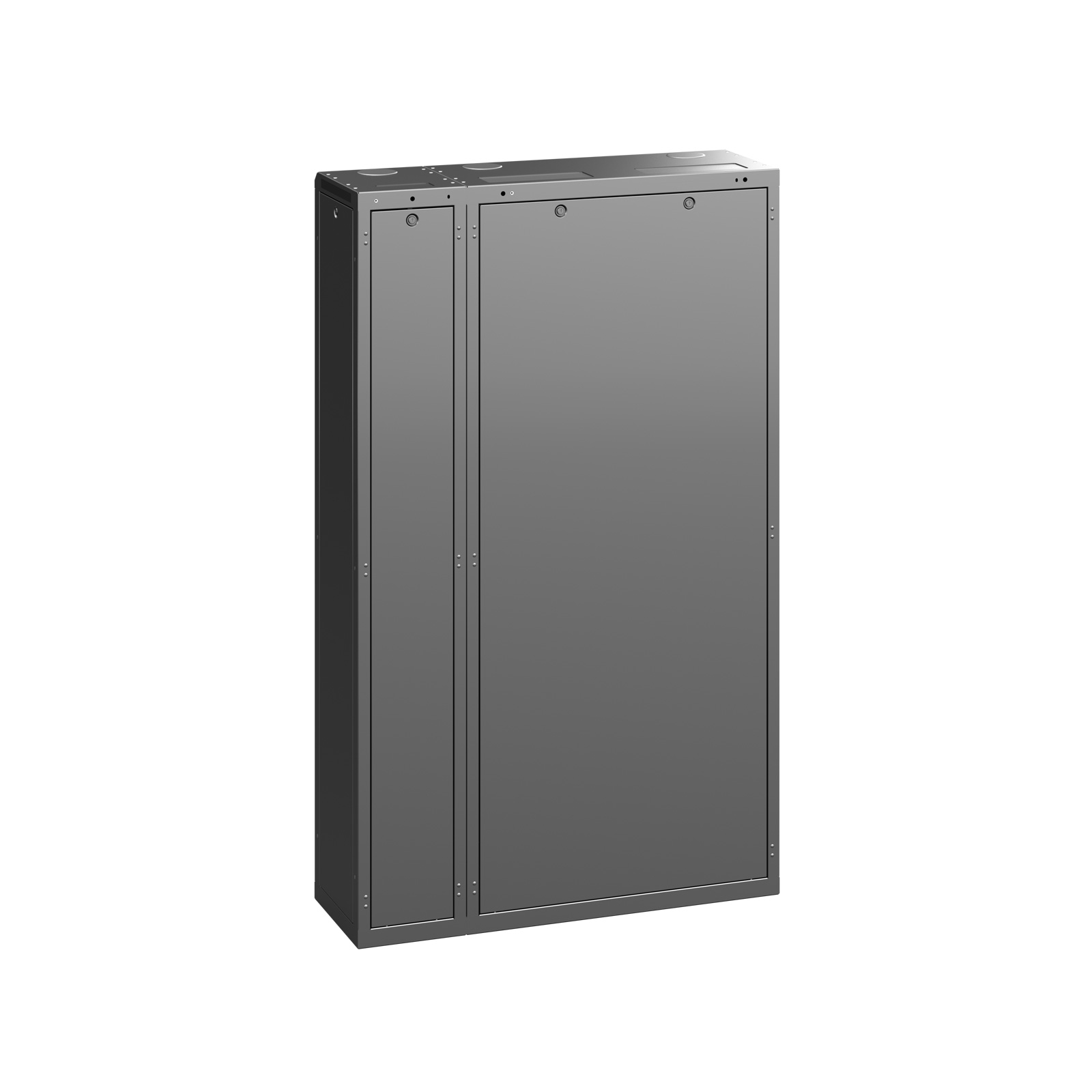

AUFBAU DES ERWEITERTEN KABELMANAGEMENTSCHRANKS:

Rahmen
Höhe: 42 oder 45 HE
Breite: 300 mm
Tiefe: 300 oder 400 mm
IP-Schutzklasse: max. IP30
Traglast: 200 kg

Beidseitiger Anbau an Hauptkabelmanagementschrank möglich Zusätzliche Patchkabel-Managementpaneele können mit dem folgenden Zubehör für die Kabelführung installiert werden:

• LWL-Überlängenaufnahmespulen – HDWM-FSS-50 oder HDWM-FSS-100 (2x HDWM-FSS-50 im Lieferumfang enthalten)
• Kunststoffkabelbügel – VO-xxx
• Metallkabelbügel - VO-Wx-xx/xx
