Kaltgangeinhausung

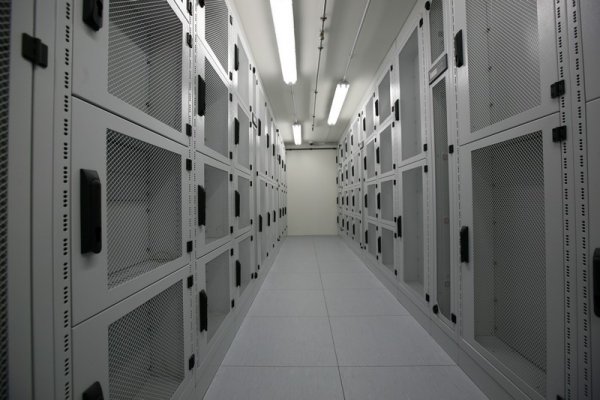

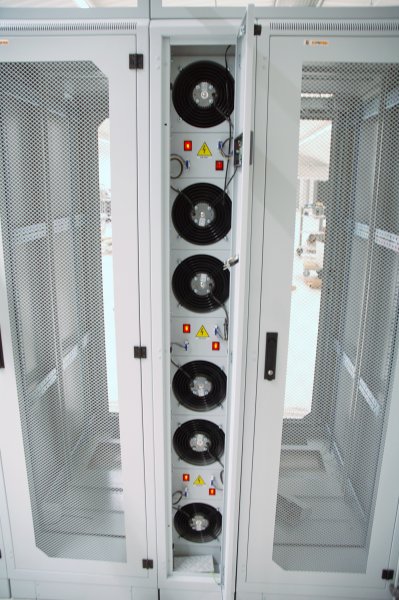

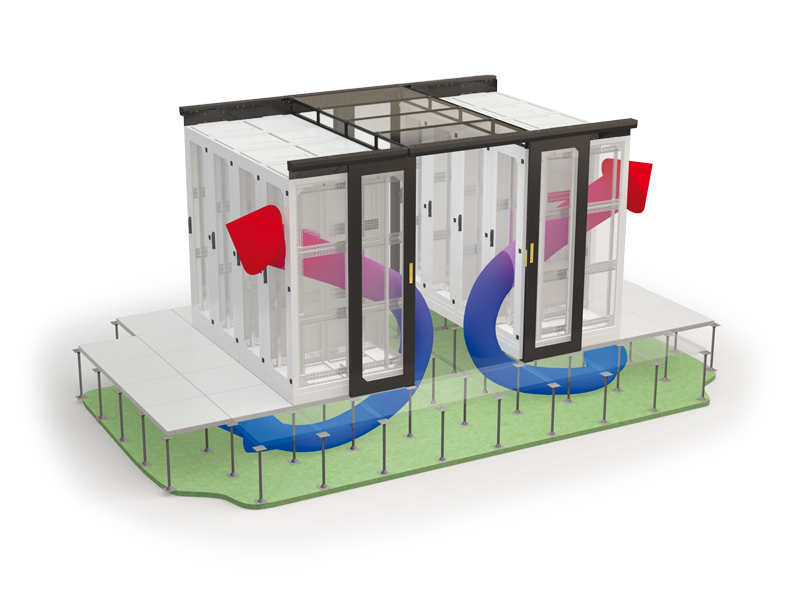

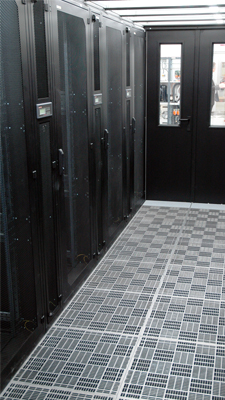

Einer der möglichen Nachteile der Warm-/Kaltgang-Lösung ist das Risiko, dass die Warmluft zurückströmt und sich Hotspots bilden. Bei der Kaltgangeinhausung (Contained Cold Aisle – CCA) von CONTEG wird das Einhausungssystem zur physischen Trennung der gekühlten Luft von der warmen Abluft genutzt, indem ein Kaltluft-Sammelraum gebildet und die Vermischung von Warm- und Kaltluft unterbunden wird, sodass keine Hotspots entstehen können. Die Kaltluft wird durch gelochte Platten vom Doppelboden aus in die Gangeinhausung geleitet oder lokal von CoolTeg-Einheiten erzeugt, die als integraler Bestandteil des Gangs direkt in der Schrankreihe installiert sind. Die CCA hat eine Standardbreite von 1,2 m (zwei gelochte Platten) oder 1,8 m (drei gelochte Platten), die Einhausung ist standardmäßig mit Schwingtüren oder mit zweiflügeligen Schiebetüren ausgestattet. Die Verwendung einer Kaltgangeinhausung wird dringend empfohlen, um die Kühlwirkung zu maximieren und den Energieverbrauch des gesamten Rechenzentrums zu optimieren.
Wo kaufen
Print Favorities E-mail Twitter RSS
  • Contained Cold Aisle Contained Cold Aisle Contained Cold Aisle Contained Cold Aisle Contained Cold Aisle Contained Cold Aisle Contained Cold Aisle
  • Contained Cold Aisle

Empfohlene Konfiguration der Kaltgangeinhausung

Breite der Kaltgangeinhausung 1,2 m (zwei Bodenplatten) oder 1,8 m (drei Bodenplatten)

Höhe der Kaltgangeinhausung standardmäßig wie für Conteg-Schränke – 42, 45 oder 48 HE

Dach

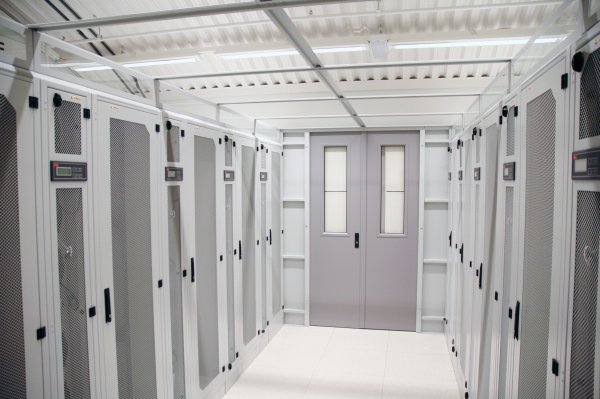

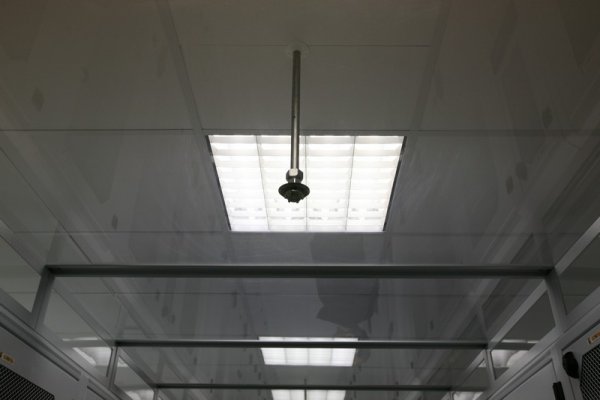

Die modularen Dachsegmente werden auf der Oberseite der Schränke verschraubt, um eine Vermischung von kalter Luft und warmer Abluft zu vermeiden. Die Dachsegmente sind 400, 600, 800, 900 bzw. 1 100 mm lang. Die Dachpaneele bestehen aus 6 mm starkem durchsichtigem Polykarbonat für maximalen Lichteinfall in den Gang. Das Material ist nicht entflammbar und entspricht den lokalen Vorschriften. Unsere Lösung unterstützt den Einbau eines Brandlöschsystems im Gang.

Seitenwände mit Glaseinsatz

Türsegmente

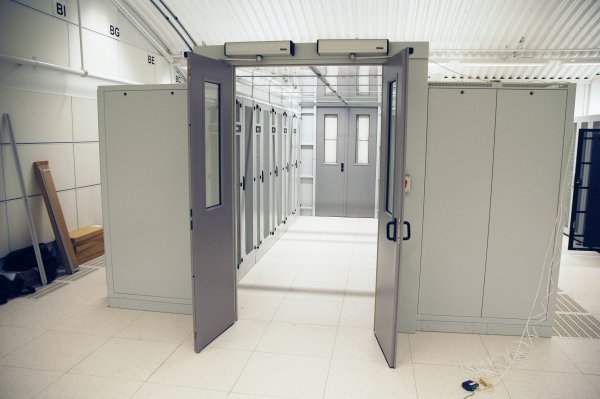

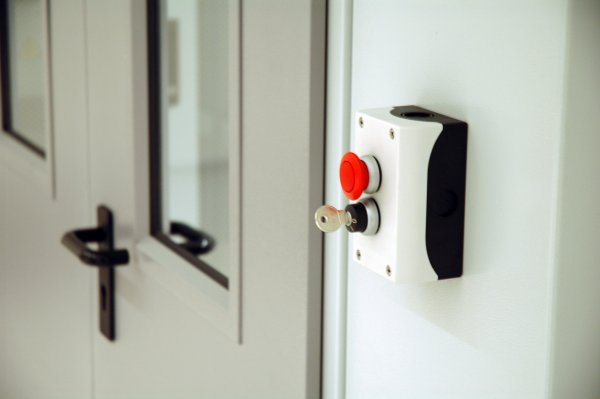

Der Zugang zum Gang ist über eine oder zwei Türen der Breite 1200 mm (oder 1800 mm) und Höhe 2246 mm möglich. Die Tür ist ein sehr wichtiger Teil dieser Gangeinhausungslösung. Sie ist in zwei Ausführungen mit Schiebetür oder zweiflügeliger Tür erhältlich. Beide Ausführungen haben jeweils zwei Türen (Türflügel). Die Schiebetüren sind serienmäßig mit einem mechanischen Öffnungssystem ausgestattet (zwei unabhängige Türflügel) und sind mit einem Dual-Synchro-System (beide Türflügel bewegen sich synchron) oder einem elektronisch gesteuerten Automatiksystem erhältlich.  Die zweiflügeligen Türen funktionieren mechanisch und können mit einem automatischen Türgriffsystem ausgestattet werden. An Stelle von Türen kann eine Blindplatte als einseitiger Abschluss eines Gangs verwendet werden.

Empfohlene Kühlsysteme für die Kaltgangeinhausung

Möglich ist der Einsatz einer zentralen Luftkühlung ebenso wie dezentraler CoolTeg-Einheiten. Wir können beide Lösungen für Sie mit Ihren eigenen Produkten oder Produken unserer spezialisierten Partner realisieren. Wir stehen jederzeit zu Ihrer Verfügung, um Sie in Ihrem aktuellen Produkt zu unterstützen.

GANGEINHAUSUNG - MODULARE LÖSUNG

Die modulare Gangeinhausung ist die ideale Lösung für die Einhausung von Schrankreihen mit Schränken unterschiedlicher Höhen oder mit Lücken zwischen den Schränken. Das System ist eine selbsttragende Konstruktion und wird mit durchsichtigen Polykarbonatpaneelen auf dem Dach montiert. Die vertikalen Seitenteile des Dachs bestehen aus PVC-Folienstreifen. Diese können leicht auf die erforderliche Länge zugeschnitten werden. Die modulare Gangeinhausung ist mit zweiflügeligen Standardtüren (wie oben) oder mit PVC-Folienstreifen an Stelle der Standardtüren verwendbar. Die Lösung ist für die Maße 2300 und 2500 mm erhältlich. Für weitere Informationen wenden Sie sich bitte an unsere Ansprechpartner.
