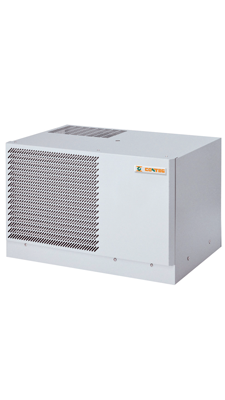

CoolSpot TM-DX

 CoolSpot DX-Kühleinheiten für die Dachmontage bieten überragende Kühlleistung ohne zusätzlichen Platzbedarf für den Schrank. Die CoolSpot TM-Kühleinheiten sind mit Leistungen von 1 kW bis 6 kW (etwa 20.500 BTU/hr) erhältlich. Sie sind kompatibel mit den frei stehenden Schränken PREMIUM Kabelschrank RDF und PREMIUM Serverschrank RSF.

Die Lösung für die Dachmontage ist ein eigenständiges Kühlsystem mit direkter Erweiterung (DX), das keine zusätzlichen Anschlüsse oder Rohrleitungen erfordert. Das Kondensat wird durch den Kondensatableiter (1,4 kW-Version und höher) und das "Dreifach-Kondensatschutzsystem" von Stulz abgeführt.

Die Lösungen für die Dachmontage sind serienmäßig mit elektronischen Schalttafeln ausgestattet. Über die elektronische Schaltafel ist gewährleistet, dass die Einheiten für die Dachmontage mit optimaler Effizienz betrieben werden, ohne den Schrank zu überkühlen.

Beim Einbau dieser Einheiten in geschlossenen Bereichen ist darauf zu achten, dass ausreichende Freiräume und Lüftungsmöglichkeiten im Raum vorhanden sind, damit die zulässigen Betriebstemperaturen (bis 55 °C) nicht überschritten werden.



Wo kaufen
Print Favorities E-mail Twitter RSS

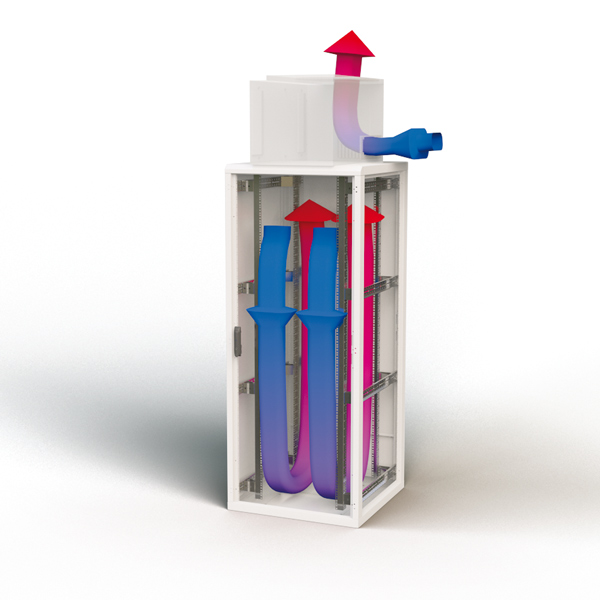

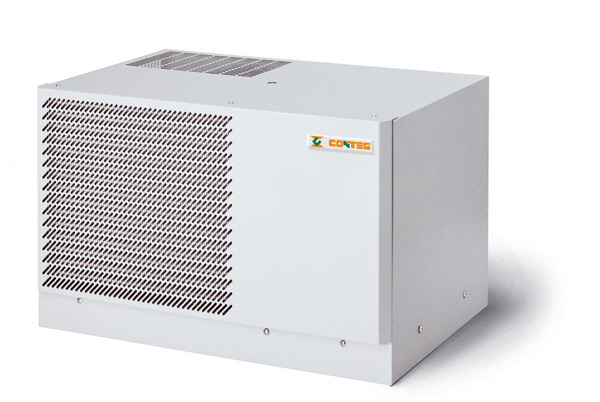

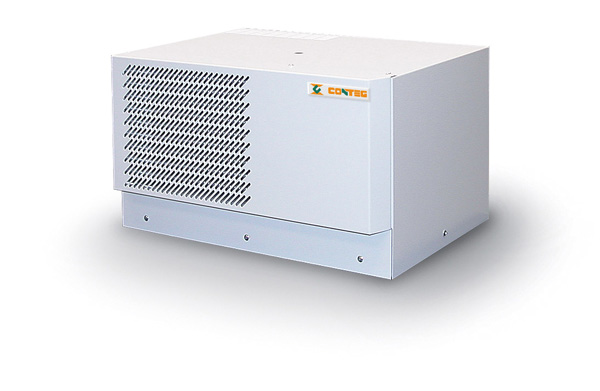

  • CoolSpot TM-DX air flowCoolSpot AC-TM-20CoolSpot AC-TM-41
  • Kühlleistung der Einheit: 1-6 kW
  • Kompakter Aufbau - keine Kühlmittelverteilerleitung erforderlich
  • Kondensatverdampfungssystem (serienmäßig für Einheiten mit 1,4 kW und mehr), daher keine Kondensatabführung erforderlich
  • Dreifachschutz als Sicherheit, dass das Kondensat nicht in den Schrank zurückgeführt wird
  • Die Wärmetauscherfläche wurde speziell für eine hohe Beständigkeit gegen Verschmutzung behandelt, daher kann die Einheit auch bei Umgebungstemperaturen von 55 °C mit voller Leistung betrieben werden
  • Das Kühlsystem ist für den filterlosen Betrieb entwickelt; dadurch verringert sich der Wartungsaufwand
  • Die Kühleinheiten sind mit benutzerfreundlichen elektronischen Schalttafeln ausgestattet, mit denen die Temperatur im Schrank genau eingestellt werden kann

Wird die Schranktemperatur zu hoch, werden Alarmmeldungen ausgelöst. Die CoolSpot TM-Lösung ist in vorhandene Überwachungssysteme oder das Schrank- und Umgebungsüberwachungssystem von Conteg integrierbar; bei Überschreitung der benutzerdefinierten Temperaturgrenzwerte können Alarmmeldungen an entfernte Kontrollstationen abgesetzt werden.
CoolSpot DX für die Dachmontage AC-TM2-10 AC-TM2-14 AC-TM2-20 AC-TM2-28 AC-TM2-41 AC-TM2-60
Kühlleistung (L35L35) B 900 1400 2000 2700 3800 5200
Stromversorgung V/Ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 400/3/50
Max. Betriebsstromstärke A 3,2 5,2 5,7 7 9 4,6
Leistungsaufnahme B 630 950 1200 1580 2000 2540
Luftströmung im Schrank m3/h 575 575 860 60 1450 1720
Gewicht ohne Schalttafel kg 32 48 52 75 77 94
